TeKo - Konstruktion von Hydraulikzylindern

Das Programm TeKo kommt bei der Konstruktion von Teleskopstempeln zum Einsatz. Diese Stempel setzen sich aus mehreren Teilstufen zusammen, die hydraulisch bewegt werden.

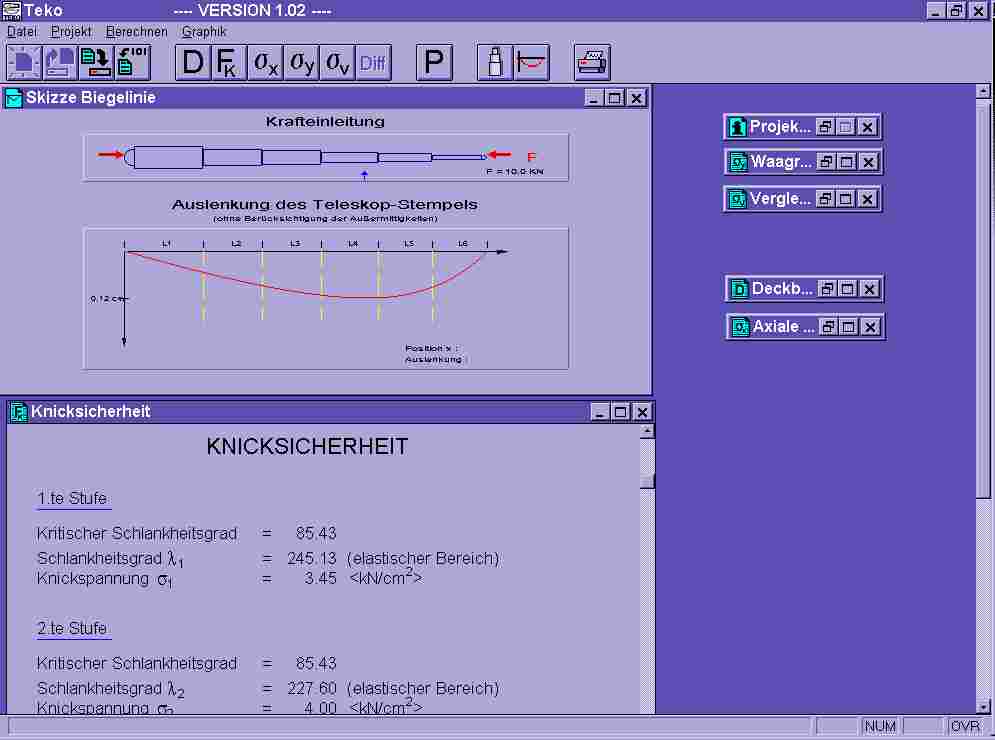

Mit TeKo können Belastungsexperimente simuliert werden. Die auftretenden Spannungen und Auslenkungen werden durch den Computer in Sekundenschnelle berechnet. Es werden verschiedene Stempeltypen unterstützt: mit bis zu 6 Teilstufen mit/ohne Bodenventil mit/ohne Hydraulik in der Innenstufe mit/ohne Differentialrohr Die kurzen Rechenzeiten erlauben es, die einzelnen Parameter bei der Konstruktion - etwa die Abmessung der Stufen und die Materialien - zu optimieren. TeKo liefert hierzu alle relevanten Daten, wie sie auch für die statische Prüfung gefordert werden. TeKo ist in Versionen für Windows 3.1 und Windows 95 verfügbar.		INPUT: Stempeltyp Maße Materialeigenschaften Nennlast, Nenndruck Ausmittigkeiten für außermittigen Lastangriff OUTPUT: Flächeninhalte, Querschnittsträgheits- und Widerstandsmomente Knickspannung Axiale Biegespannungen (mittige und außermittige Last) Waagerechte tangentiale Normalspannungen Vergleichsspannungen Skizzen des Stempels und der Biegelinie bei außermittigem Kraftangriff Ausgabe für den Prüfbericht
